Pengertian Power Supply, Fungsi Power Supply Dan Cara Kerja Power Supply

komputerdia.com, Pengertian Power Supply atau PSU merupakan suatu komponen komputer yang mempunyai fungsi sebagai pemberi suatu tegangan serta arus listrik kepada komponen - komponen komputer lainnya yang telah terpasang dengan baik pada motherboard atau papan induk, sedang tujuan awal dari penyaluran arus listrik ini ialah agar perangkat atau komponen - komponen komputer lainnya bisa berfungsi sebagaimana mestinya sesuai dengan tugasnya masing-masing.

Arus listrik yang disalurkan oleh power supply ini merupakan arus listrik dengan jenis AC atau arus bolak balik, namun dengan kelebihan yang dimimiliki oleh PSU ini sanggup mengubah arus AC tersebut menjadi arus DC atau merupakan arus yang searah sebab intinya semua komponen yang terdapat pada perangkat komputer hanya bisa melaksanakan pergerakan pada satu fatwa listrik.

Selain pengertian diatas, ada juga yang mendefinisikan Power Supply sebagai salah satu hardware yang terletak di dalam casing komputer, dimana hardware ini mempunyai ciri fisik berbentuk kotak logam persegi dengan lebar ± 150 mm dan tinggi 86 mm , namun ketika ini sudah terdapat juga jenis Power Supply yang mempunyai ukuran yang lebih besar dari jenis standard diatas (bergantung brand dan type). Power supply juga sanggup dengan gampang dikenali sebab terdapat sekumpulan kabel yang keluar dari kotaknya.

Pada salah satu sisi dari power supply yang mengarah keluar, anda akan temukan sebuah kipas yang berfungsi untuk mengeluarkan udara panas yang ada dalam casing komputer. Pada sisi yang sama juga terdapat sebuah port male jenis IEC 60320 C14 yang berfungsi sebagai penghubung antara power supply dengan sumber tegangan listrik.

Baca Juga Artikel Lainnya :

• Pengertian Komponen - Komponen Perangkat Komputer
• Pengertian Motherboard, fungsi motherboard dan cara kerjanya
• Pengertian power supply, fungsi power supply dan cara kerjanya

Fungsi Power Supply

Fungsi utama dari power supply  ialah sebagai alat yang bisa menunjukkan sebuah suplai arus listrik kepada semua komponen komputer yang sudah terpasang dengan baik, dimana arus listrik yang dihasilkan merupakan arus AC dan selanjutnya akan dirubah menjadi arus DC. Yang perlu digaris bawahi ialah jikalau semua komponen hardware yang sudah terpasang pada komputer ini tidak bisa mendapatkan rus listrik AC namun hanya bisa mendapatkan fatwa listrik dengan tipe DC.

Namun jikalau kita jabarkan secara lebih spesifik Power Supply bila diartikan ke dalam bahasa Indonesia mempunyai arti Sumber Daya. Sesuai dengan namanya perangkat ini berfungsi untuk menyuplai daya ke perangkat-perangkat yang ada didalam casing komputer.

Daya yang diambil dari luar dalam bentuk Alternating Current (AC) akan dikonversi terlebih dahulu menjadi bentuk Direct Current (DC) kemudian kemudian disalurkan ke tiap komponen-komponen yang ada didalam casing komputer sesuai dengan jumlah tegangan yang dibutuhkan sehingga bisa bekerja normal.

Pada beberapa jenis power supply dilengkapi dengan kemampuan sumbangan terhadap korsleting arus listrik, sumbangan dari suhu panas yang berlebih, sumbangan terhadap daya yang rendah, serta sebuah sumbangan dari daya dan arus yang berlebihan (overload), semuanya itu tergantung pada jenis power supply yang anda gunakan.

Fungsi Power Supply Dari Segi Connector

• ATX power connector 20 pin + 4 pin

Konektor ATX power difungsikan sebagai media yang menghubungkan antara power supply dengan sebuah motherboard (papan induk). Untuk jenis ATX power yang usang masih memakai pin sebanyak 20 pin sedangkan untuk ATX power yang gres sudah memakai tmbahan sebanyak 24 pin

• AT power connector 12 pin

AT power 12 pin ini juga fungsinya sama dengan ATX power sebagai media yang digunakan untuk menghubungkan antara PSU dengan papan induk, namun versi ini merupakan versi yang sudah usang atau bisa dikatakan versi pertama sebelum ATX power dan biasanya diaplikasikan pada komputer dengan kelas pentium III

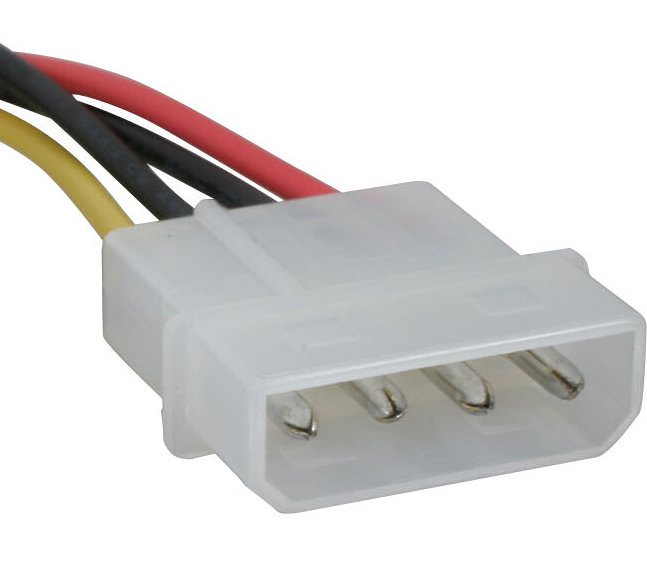

• Molex connector 4 pin

Molex connector 4 pin mempunyai fungsi sebagai media untuk menunjukkan suplai tenaga pada perangkat hardisk dan CD / DVD drive namun untuk ketika ini molex konektor juga bisa digunakan sebagai media pemberi arus pada sebuah fan dan juga aksesoris komputer lainnya.

• Berg Connector

Berg connector merupakan sebuah konektor yang berfungsi untuk menghubungkan sebuah floppy disk pada slot yang berada pada motherboard atau papan induk

• ATX 12V

ATX 12V merupakan konektor yang difungsikan sebagai penyalur sebuah tenaga yang cukup besar sampai mencapai 12V yang kemudian akan di implementasikan untuk jenis pentium 4 dan biasa ATX 12V biasa digunakan pada processor dengan jenis intel

• PCI - E connector

Konektor dengan jenis PCI-E ini dalam keseharian kita memang jarang sekali ditemukan pada perangkat komputer PC biasa, biasanya jenis konektor ini digunakan khusus bago orang - orang yang mempunyai kesibukan pada bidang multimedia khususnya video grafik, sebab intinya konektor ini digunakan sebagai media untuk penambah daya pada sebuah VGA card

• SATA power connection

 SATA power connection merupakan media yang digunakan untuk menghubungkan antara PSU, motherboard atau papan induk dengan sebuah hardisk yang digunakan pada PC tersebut

Pengertian Warna Kebel Power Supply

Keterangan Ilustrasi Gambar

• Sense : Menyuplai daya +3.3 V dan juga mempunyai arus rendah yang berperan sebagai remote sensing
• Standby : Tegangan untuk standby sebesar +5 V (maksimal 10 mA)
• Power Good : Signal kontrol yang dihasilkan dari power supply untuk memberitahukan komputer bahwa tegangan DC berfungsi sebagai mana mestinya
• Power ON: Signal kontrol yang menarik sampai +5 V pada power supply

Fungsi Power Supply Berdasarkan Managemen Kabel

Pelu anda ketahu juga bahwa PSU dibedakan menurut jenis pemasangan kabelnya, yaitu ada PSU yang mempunyai janis modular dan ada juga yang mempunyai jenis PSU non-modular, tetapi jenin PSU non-modular lah yang kebanyakan digunakan para pengguna komputer untuk merakit sebuah PC.

Hal ini dikarenakan sebab PSU non-modular mempunyai tipikal harga yang cukup murah. Untuk membedakan jenis modular dan non-modularnya juga kita biosa melihat dari bentuk fisik serta cara pemasangan nya juga. berikut ini ialah gambar dari PSU modular dan PSU non-modular

Jenis - Jenis Power Supply

1. Power Supply AT

Jenis power supply yang pertama ialah jneis power supply AT.  jenis power supply AT ini merupakan abreviasi pada Advance Technology, yang merupakan jenis power supply yang banyak digunakan pada motherboard jenis AT.

Motherboard jenis AT ini merupakan jenis motherboard lawas, dimana banyak digunakan pada processor – processor usang (bisa terbilang jadul), ibarat Intel Pentium 3 dan juga Intel Pentium 4.

Power supply AT ini sendiri ialah power supply yang memang khsusus dibentuk untuk penggunaan motherboard jenis AT ini. power supply AT ini mempunyai beberapa ciri – ciri tersendiri. Berikut ini ialah beberapa ciri – ciri yang dimiliki oleh power supply AT :

• Kabel daya listrik pada power supply AT ini memakai konektor dengan jumlah pin sebanyak 12 buah
• Power supply AT rata – rata memilki daya listrik yang cukup rendah, yaitu berkisar antara 250 watt atau kurang dari 250 watt
• Power supply AT ini mempunyai tombol off yang tidak otomatis mati pada ketika komputer di shut down. Hal ini menciptakan user harus mematikan komputer sehabis melaksanakan shut down, dimana biasanya muncul goresan pena berupa “it’s now safe to turn off yout computer”. Apabila anda pernah memakai komputer dengan Pentium 3 sampai 4, maka anda niscaya sudah familiar dengan command ibarat itu

2. Power Supply ATX

Jenis power supply selanjutnya ialah power supply ATX. Power supply ATX ini merupakan jenis power supply yang digunakan pada motherboard komputer jenis ATX. ATX sendiri merupakan abreviasi dari istilah Advanced Technology eXtended.

ATX ini merupakan motherboard pengembangan dari motherboard AT, dan tentu saja penggunaan motherboard ATX ini juga mensugesti perkembangan power supplynya, menjadi power supply ATX.

Power supply ATX ini biasa digunakan untuk kepentingan motherboard ATX, dan biasanya banyak digunakan pada CPU yang mempunyai processor AMD, processor Intel Pentium III dan juga jasus Pentium IV.

Perlu anda ketahui semuanya bahwa terdapat beberapa poin penting yang menjadi ciri – ciri utama dari penggunaan power supply ATX ini. berikut ini ialah beberapa ciri – ciri khusus dari jenis power supply ATX :

• Sudah mempunyai sistem oof tersendiri, sehingga hal ini menciptakan power supply bisa mati secara otomatis ketika komputer melaksanakan proses shutdown, berbeda dengan power supply AT yang harus dimatikan terlebih dahulu secara manual.
• Power supply ATX ini mempunyai daya listrik yang lebih besar dibandingkan dengan power supply AT, sehingga cukup membantu dalam menyalakan komputer yang membutuhkan daya yang besar
• Power supply ATX memakai konektor pembangkit daya yang terdiri dari 20 pin konektor

3. Power Supply BTX

Jenis power supply yang ketiga merupakan jenis power supply yang menjadi standar power supply yang sering digunakan di PC modern ketika ini. Power supply BTX ini merupakan jenis power supply yang banyak digunakan pada komputer yang memakai processor atau CPU Dual Core, Core2 Duo, Intel i3, i5, atau bahkan  i7, serta juga sanggup digunakan di aneka macam macam CPU AMD keluaran terbaru.

PSU BTX sendiri mengacu pada sebuah motherboard dengan jenis yang sama, yaitu BTX, dimana BTX ini merupakan kepanjangan dari istilah Balanced Technology eXtended. Power supply BTX ini merupakan jenis power supply yang ketika ini banyak dijual di pasaran, dan juga umum digunakan.

Salah satunya sebab kapasitas daya listriknya yang bervariasi, mulai dari yagn rendah sampai yang besar, sehingga hampir cocok dengan semua jenis processor dan juga CPU yang ketika ini banyak beredar. (Baca Juga: Fungsi CPU Komputer, Processor Paling Tinggi Saat Ini)

Ada beberapa ciri – ciri utama dari power supply BTX ini. berikut ini ialah beberapa ciri – ciri utama dari power supply BTX :

• Terdiri dari dua macam kabel, yaitu kabel power yang mengarah ke motherboard, sebanyak 24 pin, dan juga kabel sata, yang mempunyai 15 pin
• Memiliki daya listrik yagn jauh lebih besar, cocok untuk PC khusus, ibarat gaming, desain dan juga 3D
• Memiliki efisiensi daya yang relative jauh lebih baik dibandingkan jenis power supply lainnya
• Power supply akan otomatis mati ketika melaksanakan shut down.

Cara Kerja Power Supply (PSU)

Perlu kalian ketahui, bahwasannya ketika pengguna menyalakan power pada komputer, maka power supply akan melaksanakan investigasi dan tes sebelum menjalakan sistem komputer. Jika tes berjalan dengan baik maka power supply akan mengirim sinyal (power good) ke mainboard sebagai membuktikan bahwa sistem komputer siap untuk beroperasi.

Selanjutnya, power supply atau catu daya akan membagi daya sesuai dengan kapasitas yang dibutuhkan masing-masing komponen komputer. Selain menyalurkan daya listrik ke komponen komputer, power supply juga menjaga stabilitas arus listrik pada aneka macam komponen tersebut.

Dari klarifikasi pengertian power supply dan fungsinya di atas, maka komponen ini sama pentingnya ibarat CPU pada komputer yang seringkali dianggap sebagai otak komputer. Jika terjadi gangguan pada power supply, maka akan menjadikan gangguan fatwa daya pada komponen-komponen komputer.

Komponen Power Supply

1. Transformator

Ini merupakan komponen di dalam pada Power Supply yang digunakan untuk memindahkan tenaga listrik antar dua rangkaian listrik atau lebih melalui induksi elektromagnetik.

2. Dioda

Ini ialah adonan dari dua kata elektroda, yaitu anoda dan katoda. Sifat dari dioda yaitu menghantarkan arus pada tegangan maju dan menghambat arus pada fatwa tegangan balik.

3. Kapasitor

Kapasitor berfungsi sebagai penyempurna penyerahan dari tegangan arus AC ke tegangan arus DC.

4. Resistor

Resistor ialah perangkat yang membantu Power Supply dalam menurunkan tegangan, membagi tegangan, dan membatasi arus listrik yang masuk, sehingga akan sanggup mengontrol perangkat-perangkat keras yang ada pada motherboard.

5. IC regulator

IC Regulator berfungsi untuk mengatur tegangan pada rangkaian elektro selalu tetap stabil.

6. LED

LED pada Power Supply ialah komponen sejenis diode semikonduktor yang mempunyai keistimewaan.
